CERAMIC FIBER MODULE

Ceramic Fiber Module diproduksi dari Ceramic Fiber Blanket yang dilipat atau ditumpuk  dan dikompresi sebelumnya untuk membentuk modul persegi panjang. Desain modular ini memiliki fitur penahan non-ekspos yang membantu dalam pemasangan yang ekonomis dan sambungan mekanis. Mekanisme pelekatan tersedia dalam berbagai paduan atau melalui penggunaan Metalic Anchor. Selain itu, modul kami hadir dalam bentuk aplikasi pra-las atau Wled Gun untuk berbagai metode pemasangan. Modul adalah solusi hebat untuk kebutuhan insulasi suhu tinggi berdinding tebal di berbagai industri seperti Heat Treating, Iron & Steel, Refining & Petrochemical, Power Generation, and Ceramics.

Modul dapat diproduksi dalam berbagai kepadatan, ukuran, dan peringkat suhu. Nilai standar adalah Temperature  1260 oC dan 1400 oC, dan tersedia dalam ketebalan mulai dari 100mm hingga 300 mm . Densitas berkisar dari 130 – 160 Kg.m3 . Silakan hubungi kami untuk penawaran harga khusus.

Untuk informasi Teknik &  Harga  , please contact us  +6281330368945

SPECIFICATION CERAMIC FIBER MODULE

Ceramic Fiber Module

PROPERTIES

12601400
ColorWhiteWhite
Maximum Use Temperature1260℃1400℃
Continuous Use Temperature1100℃ 1400℃
Standard Density (kg/m³)128, 160128, 160
Standard Sizes ( mm)300 x 300300 x 300
Standard Thickness (mm)100-300100-300
Chemical Composition
Al2O346%35%
SiO253.10%49.70%
ZrO215%

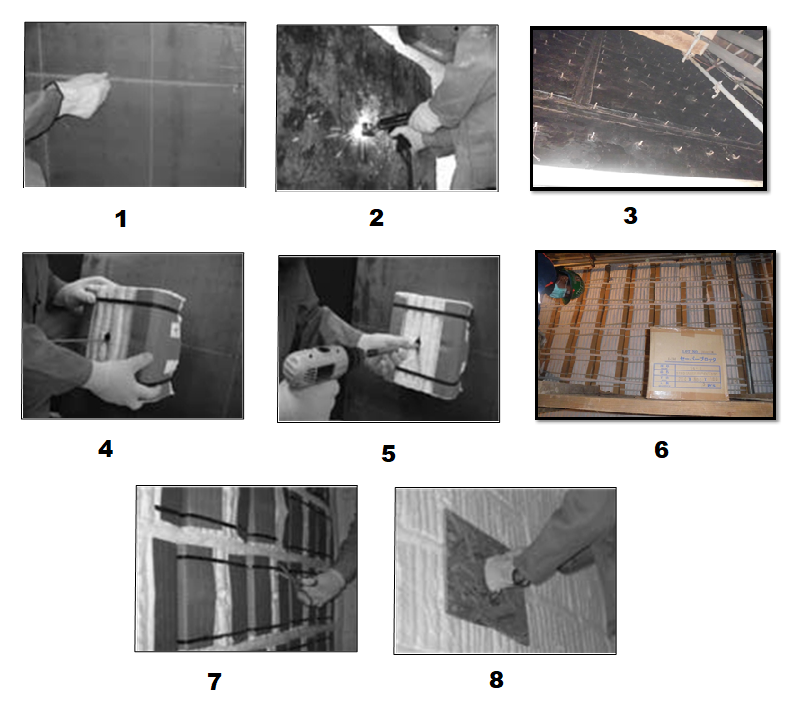

METODE INSTALLATION CERAMIC FIBER MODULE

Cara pemasangan Ceramic Block adalah sebagai berikut :

Ceramic Fiber Module

  1. Bersihkan casing yang akan diaplikaikan ceramic fiber module,  Permukaan harus bersih dan bebas dari kotoran dan oli.
  2. Periksa dimensi keseluruhan area kerja untuk inventory material ceramic block.
  3. Tandai lokasi stud sesuai gambar. Cara termudah dengan membuat garis tegak lurus pada dinding. Gunakan kapur untuk menandai. Berikan tanda titik pada semua lokasi stud. (Lihat Gambar 1 )
  4. Las stud  dengan bantuan stud welding gun atau secara manual dengan bantuan elektroda las (pastikan Jenis elektroda yang digunakan sesuai denga material yang dilas). Periksa secara kasat mata semua las-lasan stud menurut bentuk dan keseragaman dan juga pukul tiap stud dengan palu untuk memeriksa kualitas las. Suara pukulan harus sama dengan suara saat casing dipukul dengan palu. (Lihat Gambar 2)
  5. Lapisi dengan high temperature aspalt dengan ketebalan 3mm dipermukaan bagian dalam casing sesuai rekomendasi Manufacture. Cat harus menutup alas stud dan ujung stud harus dilindungi saat pengecatan.(Lihat Gambar 3 )
  6. Pasang Ceramic Blanket (1425oC)-128Kg/m3 setebal 25mm pada dinding Plat. Dua blanket harus dilebihkan 10mm dan ditekan satu sama lain agar memberikan tekanan.
  7. Untuk memasang tiap modul, aligment ke ujung stud akhir.
  8. Sejajarkan lubang modul ke ujung alat alignment. Lalu, geserkan module kearah las-lasan stud, letakkan module pada casing/back up insulation. (Lihat Gambar 4 )
  9. Tempatkan mur. Dengan mur diletakkan ditengah alat alignment, geser modul sampai baut menyentuh dasar stud. Desain stud  memudahkan penjajaran antara mur dan stud, meminimalisir ketidak selarasan dan mempercepat serta pemasangan yang akurat. (Lihat Gambar 5 )
  10. Kencangkan mur ke stud (mungkin perlu memutar mur ke arah sebaliknya untuk meluruskan lubang)
  11. Selesaikan pengencangan mur sampai module terpasang secara benar pada casing (back up insulation)
  12. Pasang tiap baris modul dengan pola selaras sesuai ditunjukkan pada gambar. Lipatan U atau S ditempatkan diantara dua baris modul. Untuk perbaikan lipatan modul U atau S, ikuti bagian B yang memberika metode perbaikan. Posisikan tiap modul sedemikian rupa sehingga memberikan pola persegi/kotak yang bagus. Sejajarkan semua sisinya. (Lihat Gambar 6 )
  13. Setelah semua modul terpasang, potong tali plastik pada module. Lepas tali, kardus dan pipa agar modul dapat mengembang. (Lihat Gambar 7 )
  14. Tutup semua lubang yang terlihat dilapisan module. Basahi permukaan lapisan dengan air bersih untuk mengontrol terbentuknya debu.
  15. Tekan lapisan dengan plat datar 4”x4”x24” untuk memadatkan semua lubang dalam dan memberikan kesan seragam. Ketebalan akhir lapisan harus dipertahankan sesuai gambar. (Lihat Gambar 8 )
  16. Periksan dan sesuaikan untuk memastikan Ceramic Fiber module sejajar. Lipatan U dan S dipasang sesuai gambar. Setelah pemasangan lapisan selesai, potong tali modul dan lepas kardus
