REFRACTORY ANCHOR

Refractory Anchor, dalam aplikasinya biasanya digunakan dalam pemasangan monolithic Refractory: Castable , Plastic Material , dan sebagainya . dan jenis yang digunakan adalah  type : Metalic anchor & Anchor Brick. dan selain itu salah satu jenis lagi yaitu Untuk Ceramic Anchor digunakan dalam pemasangan ceramic fiber product.

Anchor dalam refraktori memegang peranan yang sangat penting , bisa dipastikan 40 % kegagalan pemasangan Lapisan refraktori dikarenakan oleh design & pemasangan anchor pada refractory Lining yang tidak tepat. Karena pada dasarnya konstruksi refraktori tidak bisa berdiri sendiri tanpa adanya support dari konstruksi lain , diantaranya adalah Refractory Anchor.

Untuk informasi Teknik &  Harga  , Kontak :   +6281330368945

TYPE TYPE REFRACTORY ANCHOR

Untuk membuat Lapisan Refractory Monolithic yang didesign dengan benar dan memaksimalkan masa pakai, berikut type type anchor yang perlu Anda ketahui , bisa di kelompokkan menjadi berikut :

  1.   METALIC ANCHOR
    • ” Y ”  ANCHOR  (  SUS 304 | SUS 310 )
    • ” V ” ANCHOR  ( SUS 304 | SUS 310 )
    • ” V + I ” ANCHOR COMBINATION

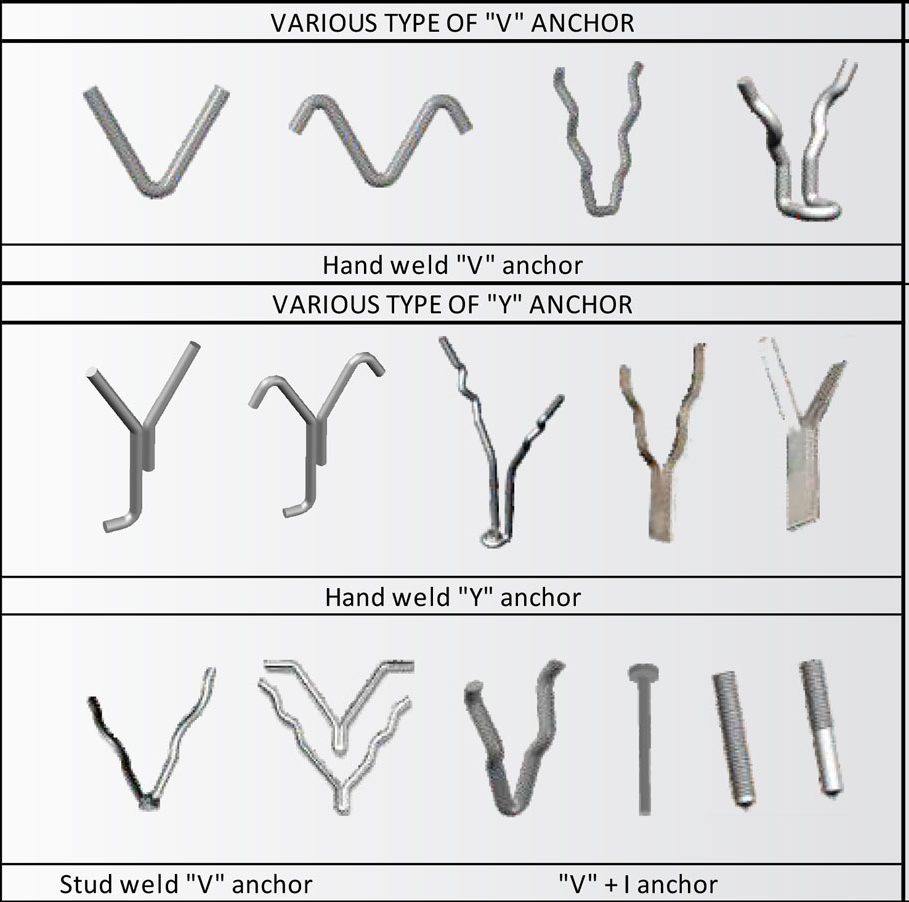

Refractory Anchor Metalic




2. CERAMIC ANCHOR

    • CUPLOCK ANCHOR
    • TWISTED ANCHOR

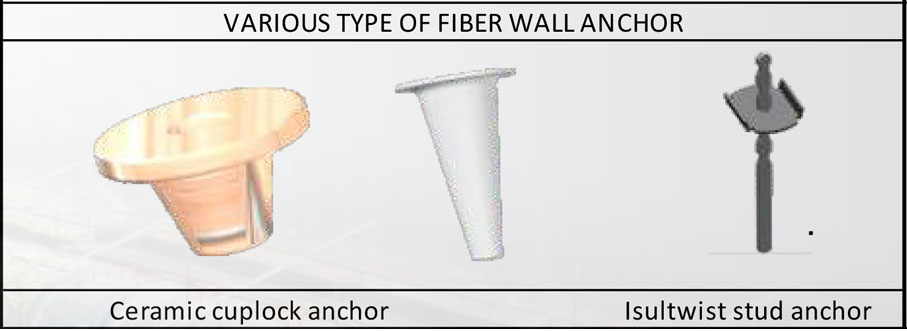

Refractory Anchor Ceramic




3. ANCHOR BRICK

Refractory Anchor brick

ANCHOR BRICKS
TYPEL (mm)Volume (cc)Weight (Kg)
Anchor brick

type HAB

HAB-2302302,6184,8
HAB-2802802,8056,2
HAB-3503503,4337,6
HAB-4004003,8978,6
HAB-4504504,4659,8
HAB-5005005,07211,2
Anchor brick

type BA

BA-2502502,6185,5
BA-3003003,1046,8
BA-3503503,5917,9
BA-4004004,0789,0
BA-4504504,56610,0
BA-5005005,05411,1
Anchor brick

type WA

WA-2202203,4497,6
WA-2902904,62310,2
WA-3403405,55612,2
WA-4504507,55516,6
WA-5505509,28520,4
Anchor brick

type WB

WB-2202203,8348,6
WB-2902905,00911,3
WB-3403405,94213,4
WB-4204207,31016,4
WB-4504507,94117,9
WB-5505509,67121,8
WB-58058010,11122,7

Dalam Aplikasi standar selama beberapa tahun sekarang adalah untuk mengurangi kerusakan Lapisan Refractories karena pemuaian Refractory Anchor terutama pada Jenis Metalic yaitu dengan cara menutupi ujung Anchor dengan tutup plastik, mencelupkannya ke dalam lilin, atau menempelkannya dengan selotip. terutama untuk Jenis Metalic akan memuai sekitar tiga kali dari Material Refractory. Bahan ekspansi yang ditempelkan pada ujung Anchor akan terbakar pada suhu rendah dan memungkinkan ruang Anchor mengembang tanpa menyebabkan retakan pada refraktori.

FUNGSI REFRACTORY ANCHOR

Anchor memiliki beberapa fungsi, yaitu  menahan Lapisan Refraktori ke dinding agar tidak jatuh. dan selain itu juga mencegah dinding melengkung karena tekanan termal internal yang diciptakan oleh suhu tinggi. serta, pada tingkat yang lebih rendah,  dapat juga dapat membantu menopang beban beban tahan api.

Saat mendesain  Refractory Lining  untuk aplikasi industri, desain Anchor  menjadi salah satu faktor terpenting dalam menciptakan lapisan yang lebih baik yang didukung dengan benar. Secara khusus, ujung jangkar mengalami suhu tertinggi karena paling dekat dengan permukaan yang panas dan dengan demikian menjadi pertimbangan penting.

Ukuran Refractory Anchor  tergantung pada ketebalan Refractory Lining dan jumlah komponen. Beberapa design menggunakan hitungan pengukuran tinggi Anchor menjadi 75-85% melalui lapisan castable atau gunning yang padat. Aturan praktis lain yang digunakan dalam industri menyatakan bahwa ujung Anchor tidak boleh lebih dari 50 mm dari permukaan panas refraktori untuk desain lapisan yang lebih tebal lebih dari 150 -175 mm

Sebagai pertimbangan dalam design anchor, yang sangat berguna adalah dengan mengetahui Heat Trasnsfer yang melalui lapisan Refraktori dari permukaan panas ke permukaan dingin . dan untuk memilih ukuran atau jenis jangkar yang tepat sehingga tidak melebihi batas suhu paduan yang digunakan. Ada aplikasi untuk memperhitungkan Heat Transfer yang dapat memperkirakan permukaan dingin lapisan tungku mengingat kondisi input unit termal. Sebagai bagian dari layanan bernilai tambahnya sebagai penyedia solusi Refractory Lining, PT. Benteng Api Technic, memiliki aplikasi Heat Transfer Calculation yang memberikan estimasi yang baik dari gradien termal lapisan tahan api dari permukaan panas ke permukaan dingin untuk memaksimalkan termal kinerja Refractory Anchor.

Design Refractory Anchor yang terbaik adalah mencakup jarak dan design jenisnya. Seorang Refractory Designer harus mempertimbangkan area pemasangan secara  spesifik. Misalnya, pola jarak Anchor akan berbeda pada dinding atau atap datar dibandingkan dengan bagian yang memiliki transisi geometri atau area  yang kecil resikonya.

Baca Juga : Pemasangan refractory
