Castable C17 bisa disebut juga dalam product PT. Benteng Api Technic adalah Neocast SC 17. castable ini salah satu jenis semen cor tahan api yang merupkan type Dense dan type conventional dengan masuk dalam kategori semi High alumina , yang bisa digunakan sebagai lapisan refractory pada boiler – boiler, furnace , Incinerator dan sebaginya yang memerlukan jenis Dense high alumina atau memerlukan tahan temperature sampai dengan 1700 oC.
Semen Cor Tahan Api / Castable C17 atau lebih dikenal Neocast SC 17 pada dokumen Technical data kami adalah material refractory Jenis Dense Semen Cor Tahan Api atau Conventional Semen Tahan Api dari salah satu dari beberapa jenis material Refractory. Proses pembuatan jenis semen cor ini terdiri dari beberapa material dengan material utamanya Alumina Silica .
Untuk informasi Teknik & Harga , Kontak kami : +6281330368945
TDS NEOCAST CASTABLE C17
| CASTABLE C17 | SC 17 | PRODUCT DATA SHEET | |||
| No. reff : 2009-A1.1-6 | ||||
| Features | High alumina, dense regular castable. | |||
| Application | It is widely used for boiler furnaces, general furnaces, etc. | |||
| Max. Service Temperature | 1700 (oC ) | |||
| Setting characteristic | Hydrolic setting | |||
| Main Raw Material | Bauxite | |||
| Max grain size | 6 (mm) | |||
| Min. Time before firing | 24 hours | |||
| Installation methode | Casting & Vibrating | |||
| Water addition for mixing | ( % by weight ) | 13 ~ 15 (%) | ||
| Material required for installation | ( no allowance for waste ) | 2.15( T/M3) | ||
| Packaging | 25 Kg/bag | |||
| Storage life | 9 Months | |||
| Thermal Conductivity ( 1 W/m∙k = 0,86 Kcal/m∙h oC ) | at 1000 o C | 1,16 (W / m·k) | ||
| Unit | TYPICAL VALUE | |||
| Bulk Density (ASTM C 134) | after drying at 110 o C (24 h) | (G/cm3 ) | 2,20 | |
| Cold Crushing Strength (CCS) ASTM C 133 ( 1 N/mm2 = 10,2 Kg/cm2 ) | after drying at 110 o C (24 h) | (N/mm2 ) | 30 | |
| after firing at 1000 o C (5 h) | (N/mm2 ) | 15 | ||
| after firing at 1300 o C (5 h) | (N/mm2 ) | 13 | ||
| Modulus of Rupture (MOR) ASTM C 133 ( 1 N/mm2 = 10,2 Kg/cm2 ) | after drying at 110 o C (24 h) | (N/mm2 ) | 6 | |
| after firing at 1000 o C (5 h) | (N/mm2 ) | 2.5 | ||
| after firing at 1300 o C (5 h) | (N/mm2 ) | 4 | ||
| Permanent Linear Change (PLC) ASTM C 113 | after drying at 110 o C (24 h) | (%) | – 0,15 | |
| after firing at 1000 o C (5 h) | (%) | – 0,27 | ||
| after firing at 1300 o C (5 h) | (%) | – 0,45 | ||
| Chemical composition | A12O3 | (%) | 78 | |
| SiO2 | (%) | 12 | ||
| CaO | (%) | 7 | ||
| Fe2O3 | (%) | 1.7 | ||
| The above data are based on average test results of control laboratory test and are subject to normal variation on individual tests. | ||||
| These data should not be taken as guarantee results for spesification purposes. | ||||
METODE CASTING CASTABLE C17
PENYIMPANAN MATERIAL
Castable C17 atau Semua Jenis Semen Cor tahan Api yang hydraulic setting pada umumnya sangat sensitif terhadap humidity. Maka dari itu harus disimpan di tempat yang kering dan terhindar dari sinar matahari secara langsung atau pada tempat yang suhu ruangannya bekisar 25° ± 5° C dengan humidity 60 ± 10 %.
Apabila material sudah melampui masa simpan yang tercantum dalam kemasan, maka perlu dilakukan pengetesan Physical Properties sebelum material digunakan untuk memastikan material tersebut masih layak digunakan.
PERSIAPAN SEBELUM CASTING
Pastikan permukaan yang akan dilapisi castable C17 / Semen Cor tahan Api bersih dari berbagai kotoran, debu, oli , dan lain-lain serta semua material lainnya .
KEBUTUHAN AIR
Air yang digunakan dalam Proses Mixing castable C17 atau Semua Jenis Semen Cor tahan Api harus menggunakan air bersih yang memenuhi persyaratan sebagai berikut :
PH antara 5,8 – 8,8
Suhu air antara 15-25°C
Kandungan Ca maksimal 300 ppm
Kandungan Cl maksimal 200 ppm
Kandungan Fe maksimal 500 ppm
atau dengan kata lain dengan air yang sekualitas dengan air minum.
Jumlah air untuk mixing maupun nozzle mixing harus diperhatikan dengan mengacu pada Technical Data Sheet (TDS) material atau yang tercantum pada masing-masing kemasan.
Hindari pemakaian air yang terlalu sedikit atau terlalu banyak karena bisa menurunkan kekuatan dan shrinkage pada hasil pemasangan.
PROSES MIXER
- Mixing Castable C17 atau Semen Cor Tahan Api yang lain harus menggunakan castable mixer jenis Pan mixer atau Paddle mixer dengan Putaran lengan antara 33 – 45 Rpm.
- Pastikan bahwa mixer dalam kondisi bersih dan terhindar dari berbagai kotoran, debu, sisa Semen Cor tahan Api lama, dan lain sebagainya sebelum digunakan.
- Sebelum dicampur dengan air lakukan dry mixing sekitar 1-2 menit, tambahkan air dengan jumlah ± 90 % dari jumlah yang dipersyaratkan dalam TDS atau kemasan, dan aduk hingga merata dengan waktu antara 2-3 menit.
- Cek konsistensi hasil pengadukan dengan metode “Ball in Hand Test”. Jika hasil adukan masih terlalu kering tambahkan air sampai konsistensi hasil pengadukan sesuai yang dipersyaratkan dengan metode “Ball in Hand Test” tersebut.
- Penambahan air maksimal 10 % dari jumlah yang dipersyaratkan dalam TDS atau kemasan.
- Lama pengadukan tidak boleh lebih dari 5 menit.
- Lakukan proses mixing ditempat yang teduh atau terhindar dari sinar matahari secara langsung.
BEKISTING
Formwork/ bekisting harus kuat secara kontruksi untuk menahan beban pemasangan Castable C17 / Semen Cor tahan Api . Material formwork/ bekisting harus terbuat dari bahan yang tidak menyerap air atau tahan terhadap air, seperti : steel plate, plywood yang dilapisi dengan cat atau isolasi tape, dll.

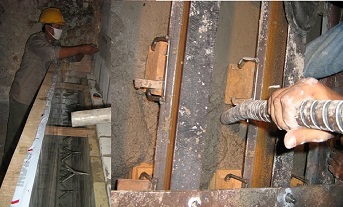

PROSES CASTING
- Pastikan anchor terpasang dengan kuat pada dinding shell
- Pasang formwork atau bekisting pada area instalasi ssesuai dengan desain, gunakan jack pass atau balok kayu untuk menopang formwork atau bekisting agar tidak jatuh.
- Castable C17 / Semen Cor tahan Api yang sudah di-mixing harus segera dipasang kedalam formwork atau bekisting dalam waktu kurang dari 30 menit dari final mixing.
- Gunakan vibrator saat proses casting untuk mendapatkan hasil casting yang bagus, dengan menggunakan alat stick vibrator atau eksternal vibrator. Hal ini penting dilakukan untuk menimalisir gelembung udara yang terjebak dalam hasil casting. Perlakuan vibrator juga tidak boleh berlebih.
EXPANSION JOINT
Untuk mengakomodasi pemuaian dan penyusutan lapisan castable C17 atau semen cor yang lain saat proses pemasangan, maka pada saat pemasangan semen cor tahan api harus diberikan expansion joint dengan interval 800 – 1500 mm.
Desain expansion joint tidak boleh lurus kedalam, harus berbentuk sambungan “ Z ” atau sesuai refractory lining design dari engineering.
ANCHOR
Pemilihan material anchor harus sesuai dengan spesifikasi atau lining design refractory. Dalam hal menggunakan metalic anchor, ujung anchor harus diberi end cap dari bahan yang mudah terbakar seperti selang, karet, plastic, dll.
Body anchor harus dilapisi dengan bitumen untuk memberikan ruang ekspansi bagi anchor saat terjadi proses pemanasan dalam lapisan Castable C17.
CURING
Curing time diberikan selama 12-24 jam setelah pemasangan castable C17 atau refarctory yang lain. Dalam proses curing, suhu pada lapisan pemasangan castable harus dijaga pada suhu antara 10°-32° C.
Hindarkan hasil pemasangan castable dari suhu ekstrim yang terlalu dingin atau terlalu panas yang melebihi suhu ruang.
Hindarkan refractory lining dari uap air dengan membuka manhole yang ada sehingga sirkulasi udara dalam ruangan lancar.
Sebelum dilakukan prosedur drying, hindarkan refractory lining dari terkena kontaminan cair atau air. Selama operasional, hindarkan pemasangan castable C17 yang terpasang terkena air.
DRYING DAN HEATING UP / REFRACTORY DRY-OUT
Setiap lapisan refraktori harus di-dry-out sesuai grafik heating-up yang dipersyaratkan oleh manufaktur. Hal ini untuk memastikan eliminasi moisture didalam castable berjalan sesuai yang dipersyaratkan.
Heating up yang terlalu cepat bisa menyebabkan ikatan castable menjadi rapuh, spalling dan cracking.
Castable C17 atau masih banyak jenis castable yang lain biasanya mempunyai perlakuan yang berbeda-beda. Untuk detail grafik heating up bisa dikoordinasikan dengan bagian engineering PT. Benteng Api Technic (BAT).
