BATA TAHAN API SK 30

Bata Tahan Api SK 30 sebagai fire proofing suatu bangunan, apakah anda tahu bahwa setiap bangunan rentan terhadap kebakaran? . Oleh karena itu, perlunya ilmu untuk memahami sifat tahan api dari material yang kita pilih. sehingga tidak salah pilih material. kalau pemilihannya keliru lebih jelek maka akan berpengaruh bangunan akan lebih resiko terhadap terbakar dan jika pemilihan material untuk bangunan terlalu tinggi atau over specification maka biaya yang ditimbulkan akan membengkak dan tidak hemat. maka pemilihan material berperan penting dalam fire proofing.

Material yang digunakan untuk membuat Bangunan itu ada bermacam macam dan  pada  umumnya yang digunakan dalam proses membuat bangunan adalah sebagai berikut : batu, bata, kayu, besi tuang, kaca, baja dan beton dari semua material diatas dapat diinformasikan di bawah ini mengenai perbandinggannya dan apa keuntungan menggunakan Batu Tahan Api dibandingkan dengan material lainnya.

Untuk informasi Teknik & Harga  , Kontak :  +6281330368945

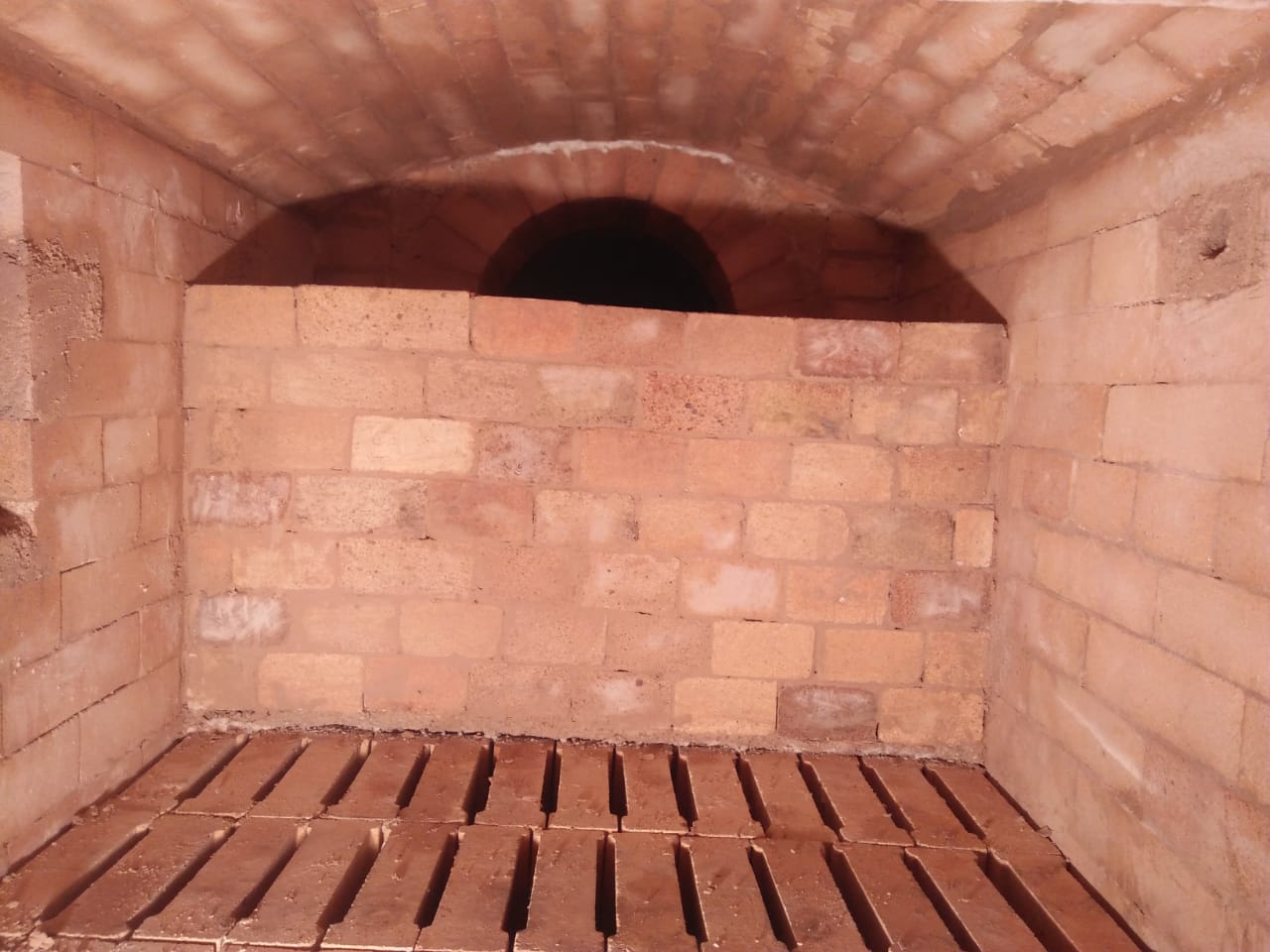

Bata Tahan Api Sk 30

PERBANDINGAN SIFAT TAHAN API DARI BATA TAHAN API SK 30

Dari pemilihan material Bata Tahan Api SK 30 , berikut bisa kita bandingkan sifat sifat tahan api  dengan material lainnya untuk bangunan yang harus kita tahu supaya benar dan tepat pemilihannya.

Batu

Batu itu adalah konduktor panas yang buruk. Tapi itu menderita lumayan di bawah pengaruh api. Batu ini juga dapat hancur menjadi potongan-potongan kecil ketika dipanaskan dan tiba-tiba didinginkan.

Granit meledak dan mudah hancur jika terjadi kebakaran. Batu kapur mudah hancur bahkan oleh api biasa.

Batuan pasir komposisi kompak dengan butiran halus umumnya dapat menahan api sedang dengan sukses tanpa pembentukan retakan serius.

Kayu
Tidak bisa dipungkiri lagi, elemen struktur yang terbuat dari kayu terbakar dan cepat hancur jika terjadi kebakaran.

dilihat dari hal tersebut, mereka menambah intensitas api. Tetapi kayu yang digunakan dalam bagian berat dapat mencapai tingkat ketahanan api yang tinggi karena kayu adalah konduktor panas yang sangat buruk.

Ini adalah alasan mengapa perlu waktu diperlukan untuk menyalakan panas yang cukup sehingga menyebabkan nyala pada kayu.

Untuk membuat kayu lebih tahan api, permukaan kayu kadang-kadang dilapisi dengan bahan kimia tertentu seperti amonium fosfat dan sulfat, boraks dan asam borat, seng klorida, dll.

Seperti perlakuan pada permukaan kayu memperlambat kenaikan suhu selama kebakaran. Cam kayu juga dibuat tahan api dengan aplikasi cat tertentu di permukaannya.

Cast iron

Bahan ini lebih sering digunakan dalam industri karena sifat tahan api yang bagus juga , tetapi memiliki kelemahan tingkat deformasinya yang tinggi. Bahan ini jarang digunakan sebagai bahan struktural saat ini. material ini bisa cepat patah atau gampang retak  ketika dipanaskan dan tiba-tiba didinginkan.

Oleh karena itu, ketika bahan ini digunakan dalam konstruksi, itu ditutupi baik oleh batu tahan api dari satu ketebalan bata atau bahan tahan api lainnya seperti beton.

Kaca

Bahan ini adalah konduktor panas yang buruk dan sifatnya pemuaiannya yang besar karena panas yang kecil. Sifat kaca ini gampang retak atau pecah ketika dipanaskan lalu mendadak didinginkan.

Kaca yang diperkuat dengan kawat baja lebih tahan api daripada kaca biasa dan dapat menahan variasi suhu yang tiba-tiba tanpa pembentukan retakan. Kaca berkabel, meskipun pecah, membuat kaca retak dalam posisi semula. walaupun teknologi sudah ada dibuat kaca yang tahan Panas akan tetapi biaya yang ditimbulkan besar jika hanya sebagai bangunan .

Baja

Baja adalah konduktor panas yang baik saat dipanaskan dengan cepat jika terjadi kebakaran. dan memiliki sifat mudah memuai atau deformasi yang menyebabkan kerusakan struktur yang lain.

Ditemukan bahwa baja kehilangan kekuatan tariknya dengan peningkatan panas dan tegangan leleh baja ringan pada 1300 DegC

Oleh karena itu, di bawah api yang kuat, balok-balok baja yang tidak terlindung bisa berubah bentuk, tiang-tiang baja yang tidak terlindungi dan strukturnya runtuh. Baja benar-benar meleleh pada suhu 1400C.

Bata ( Bata / Batu Tahan Api , Bata Ringan , dsb )

Banyak jenis bata yang dibuat dengan tujuan supaya tahan api , kan tetapi masing masing memiliki kelebihan masing masing dan biasanya berpengaruh dengan harga .

Bata ringan , biasanya memiliki sifat tahan api akan tetapi hanya mampu bertahan selama 2- 3 jam pada saat kebakaran dan setelah itu akan hancur.

Batu Tahan Api , diketahui bahwa batu tahan Api tidak terkena dampak serius sampai suhu sangat tinggi 1200 Deg C hingga 1800 Deg C .dan bisa menahan panas tanpa batas waktu bisa menerima panas dengan waktu yang lama secara terus menerus . akan tetapi biasanya jika digunakan sebagai fire protection cukup menggunakan specification material Bata Tahan Api SK 30 .

Hal ini disebabkan oleh fakta bahwa batu tahan api mengandung material alumina silika dan merupakan konduktor panas yang baik serta memiliki ketahanan Panas yang Baik Juga. Jika jenis mortar juga Tahan Api dan kualitas pengerjaan bagus, Batu tahan Api  umumnya menawarkan ketahanan yang baik terhadap api. Namun, batu bata memiliki keterbatasan struktural tersendiri untuk digunakan dalam Batu tahan api dan harus didukung oleh struktur yang lain untuk memperoleh kekuatan yang bagus.

Dari hasil diatas bisa disimpulkan jika untuk kekuatan untuk fire Proofing jenis Bata yang baik tinggal dipilih mau yang tahan selama bisa pakau Batu Tahan Api.

SPESIFIKASI MATERIAL BATA TAHAN API SK 30

Bata Tahan Api SK 30

SK-30PRODUCT DATA SHEET
No. reff : 2009-4.01.3
 FeaturesFire Clay Brick
ApplicationGeneral use for Boiler Furnaces, etc
Max. Service Temperature1200 (oC )
Recommended use max working temperature1000 (oC )
Characteristic Fire Clay brick
Apparent porosity≤ 24 (%)
Thermal Conductivity                ( 1 W/m·K = 0,86 Kcal/m.h oC )at 1000 oC1,36 (W / m·K)
UnitRANGE
Bulk DensityASTM C 134(G/cm3)1,95 ~ 2,05
Cold Crushing Strength (CCS)  ( 1 N/mm2 = 10,2 Kg/cm2 )ASTM C 133(N/mm2)25 ~ 33
Modulus of Rupture (MOR)      ( 1 N/mm2 = 10,2 Kg/cm2 )ASTM C 133(N/mm2)4 ~ 6
Permanent Linear Change (PLC)ASTM C 113(%)±  0,25
 after firing at 1200 oC (5 h)
Chemical compositionA12O3(%)≤  22
SiO2(%)≥ 72
Fe2O3(%)≤  1.6
Standard SizeLengthmm230 ± 1,5
Widthmm114  ± 1,2
Thicknessmm65 or 76 ± 1,2
Other sizeOn request refer to drawing or sample for special shape bricks

Dilihat dari specification diatas diketahui Fire Brick SK 30 cukup bagus untuk digunakan sebagai material bangunan yang tahan api , bahkan bisa digunakan dalam temperture tinggi secara terus menerus tanpa ada perubahan struktur pada material tersebut , material ini bisa diaplikasikan atau  digunakan pada bangunan bangunan yang menginginkan fire proofing , seperti: Ruang Arsip , dinding partisi  area mesin-mesin jika ada ledakan dan sebagainya.

Dalam proses aplikasinya Bata tahan Api SK 30 sama hal nya dengan bata merah, bata ringan masih memerlukan struktur yang lain untuk support sehingga dapat berdiri kokoh . tanpa struktur tersebut maka padangan dinding bata tidak akan kuat.

Untuk lebih detail mengenai spesifikasi dan harga material bisa kontak nomor dibawah ini .

Untuk informasi Teknik & Harga  , Kontak :  +6281330368945
